Produktbeschreibung ST06 U2

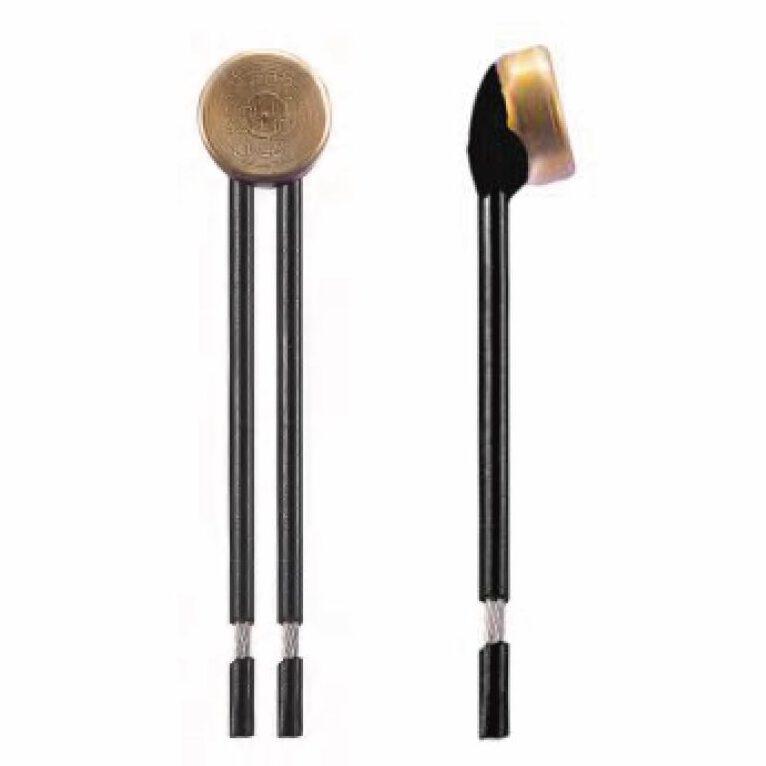

Der ST06 U2 ist ein Temperaturschalter der Serie ST06 mit einer Leistungsklasse von 6,3 A bis 25 A. Er ist standardmäßig geschlossen, setzt sich automatisch zurück und verfügt über Anschlusskabel. Die Konstruktion umfasst eine Keramik-Abdeckplatte, einen feststehenden Silberkontakt, eine kreuzförmige Federscheibe und eine Bimetallscheibe im leitfähigen Gehäuse.
PRODUKTEINFÜHRUNG
Der ST06 U2 besteht aus robusten Komponenten, darunter eine Keramik-Abdeckplatte für den feststehenden Silberkontakt. Der bewegliche Kontakt ist fest mit einer kreuzförmigen Federscheibe verschweißt, die in einem leitfähigen Gehäuse eingebettet ist.
AUFBAU UND FUNKTION
Im Normalbetrieb steht der bewegliche Kontakt des ST06 U2 unter der Vorspannung der Federscheibe in engem Kontakt mit dem feststehenden Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und öffnet den Kontakt abrupt, um den Stromkreis zu unterbrechen. Nachdem der Stromkreis unterbrochen wurde, beginnt das Gerät abzukühlen. Sobald die Umgebungstemperatur die definierte Rücksetztemperatur erreicht, schnappen die Bimetallscheibe und die Federscheibe zurück in ihre Ausgangsposition, wodurch sich die Kontakte wieder schließen und der Stromkreis wiederhergestellt wird.
FUNKTIONSMERKMALE
- Leistungsklasse: 6,3 A bis 25 A
- Standardmäßig geschlossen für sicheren Betrieb
- Automatisches Rücksetzen für kontinuierliche Überwachung
- Integrierte Keramik-Abdeckplatte schützt den feststehenden Silberkontakt
- Robuste Konstruktion gewährleistet Zuverlässigkeit in industriellen Anwendungen
