ST01 U2 Serie

60°C – 200°C
AC 250V 6.3A | DC 12V 10A
Öffner oder Schließer
automatisch rückstellend
Metallgehäuse

Download PDF

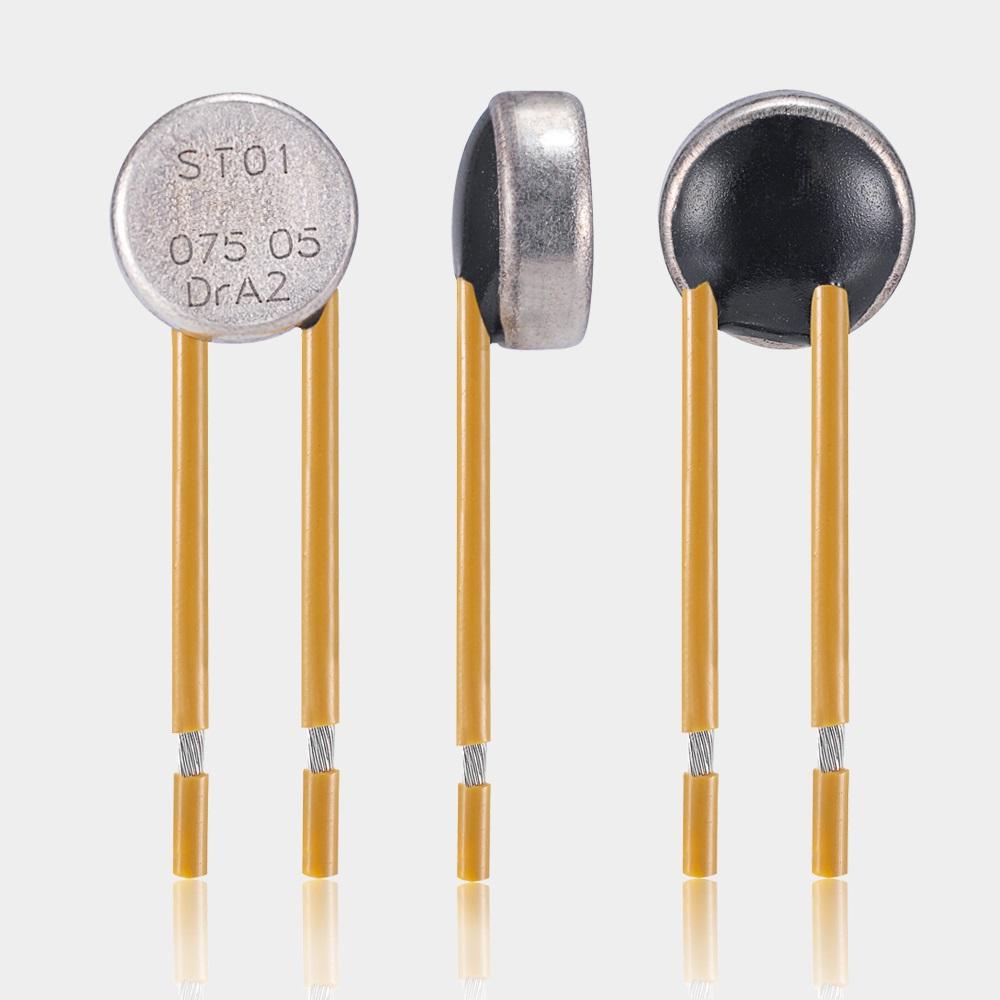

Produktbeschreibung ST01 A U2

Der ST01 A U2 ist ein Schutzschalter der Serie ST01 mit einer Leistungsklasse von 1,6 A bis 7,5 A. Er ist standardmäßig geschlossen, setzt sich automatisch zurück und verzichtet auf Isolierung.

PRODUKTEINFÜHRUNG

Der ST01 A U2 umfasst eine robuste Konstruktion mit einer Keramik-Abdeckplatte, einem feststehenden Silberkontakt, einem beweglichen Kontakt, einer kreuzförmigen Federscheibe und einem leitfähigen Gehäuse.

AUFBAU UND FUNKTION

Die Bimetallscheibe verformt sich bei Erreichen der Nennbetriebstemperatur durch Hitze und schnappt zurück, um den Stromkreis zu unterbrechen. Nach Abkühlung und Erreichen der definierten Rücksetztemperatur kehren die Bimetallscheibe und die Federscheibe in die Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt erneut, und der Stromkreis wird wiederhergestellt.
