Heat CutOff (HCO)
Der Heat CutOff (HCO) ist ein aktiv ansteuerbares Schutzbauteil zur sicheren Trennung von Lithium-Batterie-Lade- und Entladeschaltungen. Als dreipoliges Abschaltelement kombiniert er eine passive Überstromerkennung mit einer aktiven Auslösung über einen integrierten Heizer und bietet dadurch einen zuverlässigen Schutz vor Überstrom und Überladung.
Bei Überstrom erwärmt sich die integrierte Schmelzlegierung und unterbricht den Stromkreis. Bei Überladung oder einem Ausfall der primären Schutzschaltung aktiviert die Sekundärschutzlogik den Heizer, wodurch die Schmelzlegierung gezielt ausgelöst und der Hauptstromkreis getrennt wird.
Der HCO ist für Nennströme von 5 bis 150 A und Spannungen bis 125 VDC verfügbar. Die Baureihen erfüllen internationale Sicherheitsanforderungen mit UL-, cUL- und TÜV-Zulassungen sowie RoHS- und REACH-Konformität.
-

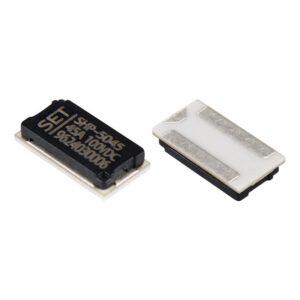

SHP Serie
Rated Current (Ir): 30, 45, 60, 75A
Rated Voltage (Ur): 100 VDC
Range of Operating Voltage: 4.0 ~ 92.0 VDC -

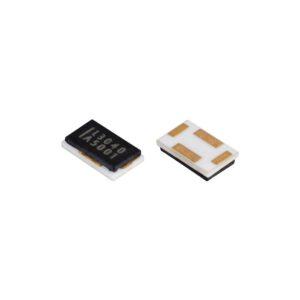

SHL Serie
Rated Current (Ir): 12 / 15 / 30 / 40 A
Rated Voltage (Ur): 80 VDC
Range of Operating Voltage: 4 ~ 62 VDC
Dimension: L5.4 x W3.2 x H1.1 mmDatenblatt auf Anfrage
-

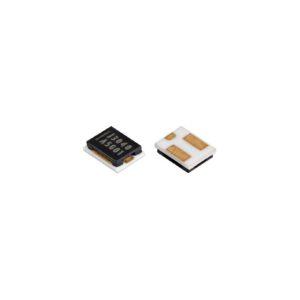

SHJ Serie
Rated Current (Ir):12 / 15 / 22 / 30 A
Rated Voltage (Ur): 48 / 80 VDC
Range of Operating Voltage: 3 ~ 47 VDC
Dimension: L4.0 x W3.0 x H0.9 mmDatenblatt auf Anfrage
