Überspannungsschutz-Geräte für PV-Systeme

Überspannungsableiter für PV-Systeme Typ 1 und Typ 2

Überspannungsableiter (SPDs) für Photovoltaik (PV)-Systeme sind speziell entwickelt, um Solaranlagen vor Schäden durch Überspannungen zu schützen. Diese Überspannungen können durch Blitzschläge oder Schaltvorgänge im Netz verursacht werden. Es gibt zwei Haupttypen von Überspannungsableitern für PV-Systeme: Typ 1 und Typ 2.

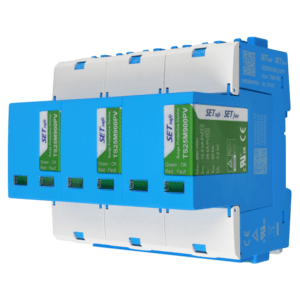

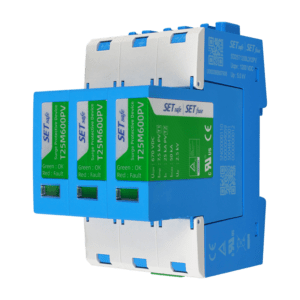

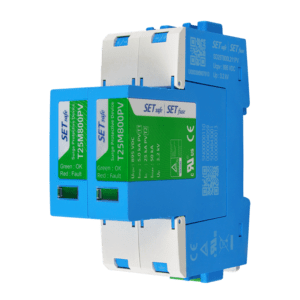

Typ 1 Überspannungsableiter für PV-Systeme

Hauptmerkmale:

  • Schutz vor hohen Blitzströmen: Typ 1 Ableiter sind dafür ausgelegt, direkte oder nahe Blitzströme abzuleiten, die in das PV-System eindringen können.
  • Installationsort: Diese Ableiter werden in der Hauptverteilung des PV-Systems installiert, oft am Punkt, an dem die PV-Anlage mit dem Gebäude und der Erdung verbunden ist.
  • Blitzstromableitung: Typ 1 Ableiter können sehr hohe Ströme (10/350 μs Wellenform) ableiten, typischerweise bis zu mehreren 10.000 Ampere.
  • Normen: Sie erfüllen die Anforderungen der Normen IEC 61643-31 und EN 50539-11, die speziell für PV-Systeme entwickelt wurden.

Einsatzgebiet:

  • Typ 1 Überspannungsableiter werden in PV-Systemen installiert, die in blitzgefährdeten Bereichen liegen oder direkt mit einem externen Blitzschutzsystem verbunden sind.

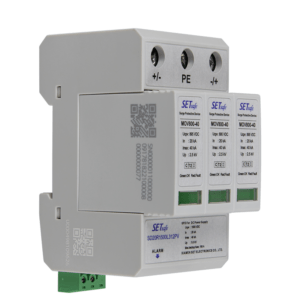

Typ 2 Überspannungsableiter für PV-Systeme

Hauptmerkmale:

  • Schutz vor indirekten Blitzschlägen und Schaltüberspannungen: Typ 2 Ableiter schützen vor Überspannungen, die durch indirekte Blitzeinschläge oder Schaltvorgänge im Netz entstehen.
  • Installationsort: Diese Ableiter werden typischerweise in den Zwischenverteilungen und nahe der Wechselrichter installiert, um die empfindlichen Elektronikkomponenten zu schützen.
  • Energieabsorption: Typ 2 Ableiter können mittlere Energiemengen (8/20 μs Wellenform) ableiten, typischerweise bis zu 40 kA.
  • Normen: Sie entsprechen ebenfalls den Anforderungen der Normen IEC 61643-31 und EN 50539-11.

Einsatzgebiet:

  • Typ 2 Überspannungsableiter werden in PV-Systemen installiert, um die internen Komponenten, insbesondere die Wechselrichter und Steuerungseinheiten, vor Überspannungsschäden zu schützen.

Zusammenfassung

Überspannungsableiter Typ 1 und Typ 2 für PV-Systeme bieten einen umfassenden Schutz gegen verschiedene Arten von Überspannungen:

  • Typ 1 schützt vor direkten Blitzschlägen und wird am Haupteinspeisepunkt der PV-Anlage installiert.
  • Typ 2 schützt vor indirekten Blitzschlägen und Schaltüberspannungen und wird in den Verteilungen nahe empfindlicher Komponenten installiert.

Durch die Kombination beider Typen kann ein umfassender Schutz für das gesamte PV-System gewährleistet werden, wodurch die Lebensdauer und Zuverlässigkeit der Anlage erhöht wird.
