Thermisch geschützte Sicherungswiderstände

Unsere Draht- oder Sicherungswiderstände werden zum Begrenzen von
Einschaltströmen und zum Schutz vor Überlastung eingesetzt. In Kombination mit
einer in Reihe geschalteten Temperatursicherung können diese Bauteile zusätzlich
vor Übertemperatur schützen. Das Auslöseverhalten bei der Kombination
Drahtwiderstand und Temperatursicherung wird deutlich verbessert. Die
Auslösezeit und Auslösetemperatur reduzierten sich, wodurch Beschädigungen auf
der Leiterplatte durch hohe Temperaturen vermieden werden. Die Kombination
verhält sich im Normalbetrieb wie ein herkömmlicher Drahtwiderstand, allerdings
ohne dessen Nachteile. Die Kombination kann auf kleine, mittlere und große
Fehlerströme schnell und zuverlässig reagieren und abschalten.

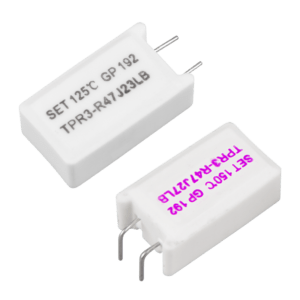

  • TPR3 Serie

    Power Type: 3W
    Rated Resistance: 0.27Ω … 800Ω
    Rated Function Temp.: 115°C … 221°C
    20.5 x 11.5 x 7mm

    Download PDF

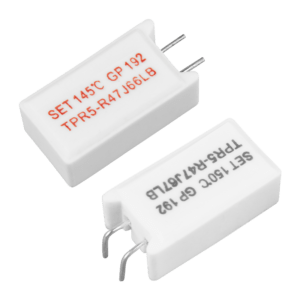

  • TPR5 Serie

    Power Type: 5W
    Rated Resistance: 0.27Ω … 1000Ω
    Rated Function Temp.: 115°C … 221°C
    25 x 13.5 x 9mm

    Download PDF

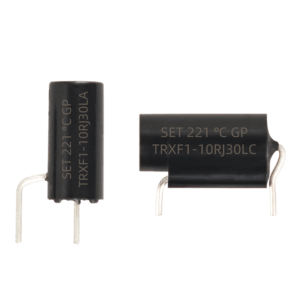

  • TRXF1 Serie

    Power Type: 1W
    Rated Resistance: 0.27Ω … 800Ω
    Rated Function Temp.: 145°C/221°C
    ∅4.8 x 11mm

    Download PDF

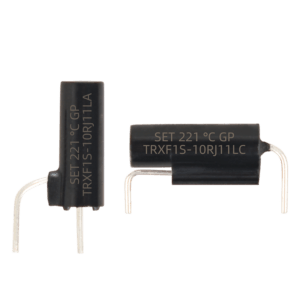

  • TRXF1S Serie

    Power Type: 1W
    Rated Resistance: 1Ω … 600Ω
    Rated Function Temp.: 145°C/221°C
    ∅3.6 x 11mm

    Download PDF

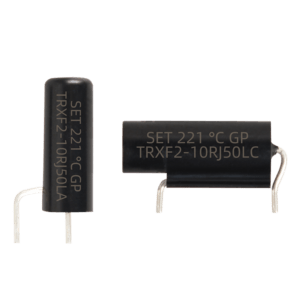

  • TRXF2 Serie

    Power Type: 2W
    Rated Resistance: 0.27Ω … 1000Ω
    Rated Function Temp.: 150°C/221°C
    ∅4.8 x 13.5mm

    Download PDF
