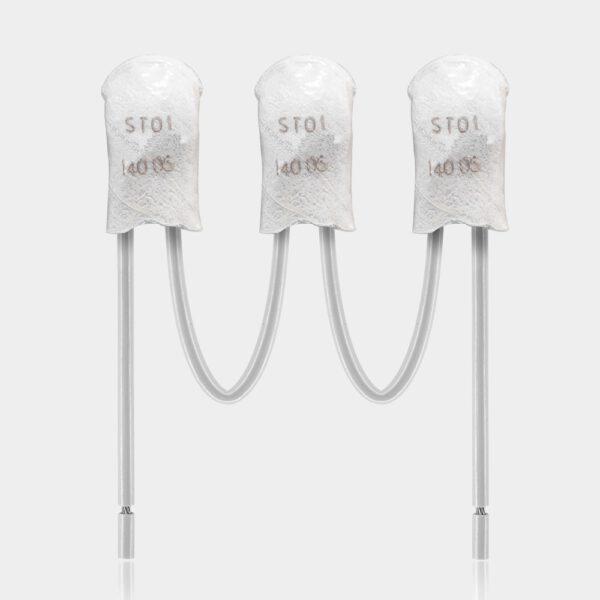

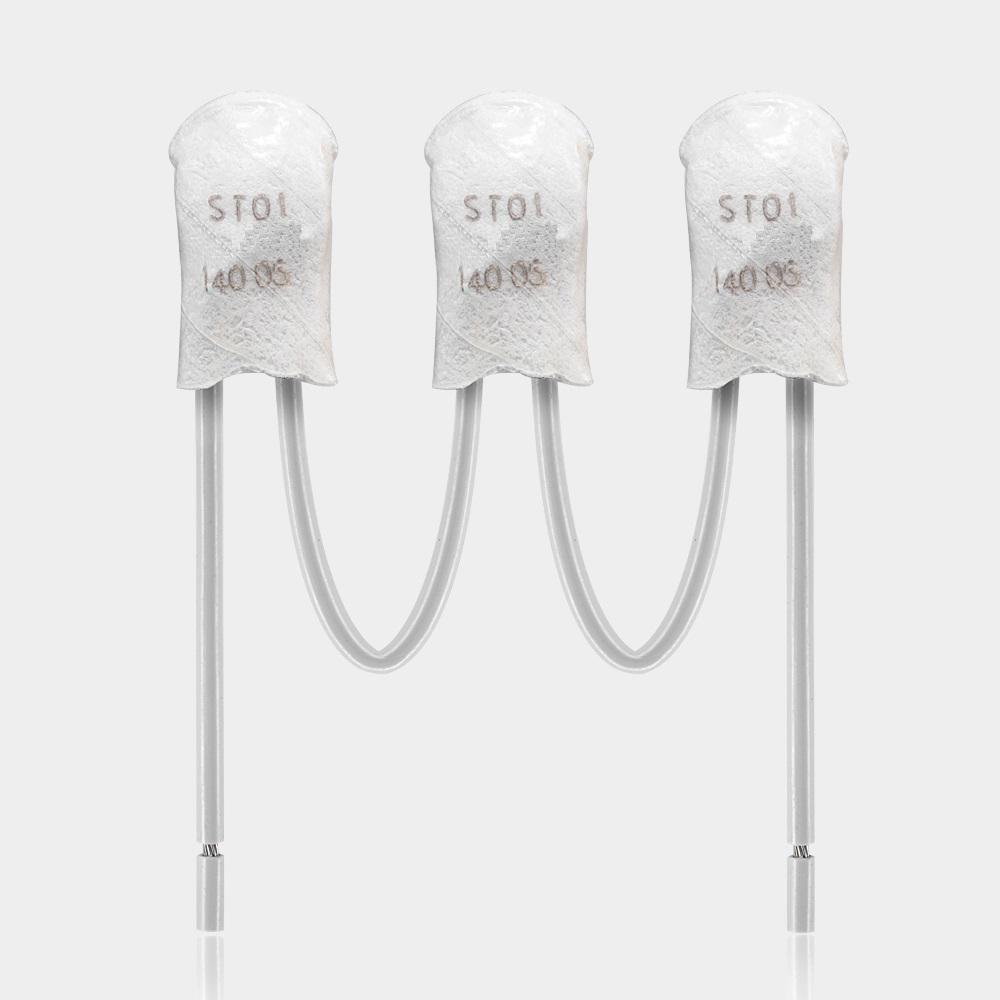

ST01 Serie (Triple)

60°C – 250°C
AC 250V 6.3A | DC 12V 10A
Öffner
automatisch rückstellend
Metallgehäuse

Download PDF

Das Schaltwerk der ST01-Serie, insbesondere in der robusten Bauform U1, ist eine innovative technische Lösung, die in der Überwachung und Steuerung der Temperaturen elektrischer Geräte und Motoren Anwendung findet. Eine entscheidende Komponente, die zur Zuverlässigkeit und Langlebigkeit dieser Temperaturschaltwerke beiträgt, ist die bewährte Mylar-Nomex-Kappe.

Die Mylar-Nomex-Kappe spielt eine essenzielle Rolle, indem sie die empfindlichen inneren Komponenten der ST01-Serie vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischer Belastung schützt. Dies gewährleistet nicht nur die Funktionalität unter anspruchsvollen Bedingungen, sondern trägt auch dazu bei, die Genauigkeit der Temperaturüberwachung und -steuerung aufrechtzuerhalten.

Die ST01-Serie zeichnet sich insbesondere durch ihre formschlüssige und selbstausrichtende Konstruktion aus. Sie wird zwischen dem Boden eines leitfähigen Gehäuses und einem isolierten Kontaktdeckel aus Stahl fest eingespannt. Diese Konstruktion gewährleistet einen optimalen Kontakt zwischen den verschiedenen Komponenten, einschließlich der Mylar-Nomex-Kappe, und sorgt für eine zuverlässige Funktionsweise.

Die Federschnappscheibe fungiert dabei nicht nur als Stromübertragungsglied, sondern trägt auch den beweglichen Kontakt. Dank des konstanten Kontaktdrucks wird die Bimetallscheibe vor den Auswirkungen von Stromdurchfluss und Eigenerwärmung geschützt.

Die Bimetallscheibe bildet das Herzstück dieses Schaltwerks und reagiert sensibel auf die Umgebungstemperatur des zu überwachenden Geräts. Sobald die vordefinierte Nennschalttemperatur erreicht ist, schnappt die Bimetallscheibe um und drückt die Federschnappscheibe nach unten. Dies führt dazu, dass der Kontakt abrupt geöffnet wird, und somit wird der Temperaturanstieg des zu schützenden Geräts unterbrochen. Sobald die Umgebungstemperatur wieder fällt und die vorher festgelegte Rückschalttemperatur erreicht wird, kehrt die Bimetallscheibe in ihre Ausgangsposition zurück, und der Kontakt schließt sich erneut. Dieser automatisierte Prozess erfolgt kontinuierlich und gewährleistet eine zuverlässige Temperaturüberwachung und -steuerung.

Die ST01-Serie ist besonders für industrielle Anwendungen geeignet, insbesondere in den Bereichen Elektronik, Automobilindustrie und Kältetechnik. Dank ihrer präzisen Temperaturüberwachung und -steuerung wird eine hohe Betriebssicherheit und eine verlängerte Lebensdauer von Geräten und Motoren gewährleistet. Darüber hinaus zeichnet sich die ST01-Serie durch ihre einfache Integration und hohe Genauigkeit aus, was zuverlässige Ergebnisse gewährleistet.

Zusammenfassend kann gesagt werden, dass das Schaltwerk der ST01-Serie eine innovative technische Lösung darstellt, die eine präzise und zuverlässige Temperaturüberwachung und -steuerung ermöglicht. Dank der intelligenten Auswahl von Materialien, einer durchdachten Konstruktion und der bewährten Mylar-Nomex-Kappe wird hohe Betriebssicherheit und Langlebigkeit gewährleistet. Die ST01-Serie lässt sich problemlos in verschiedene Anwendungen integrieren und bietet eine herausragende Genauigkeit und Zuverlässigkeit.
