Produktbeschreibung ST01 A U4

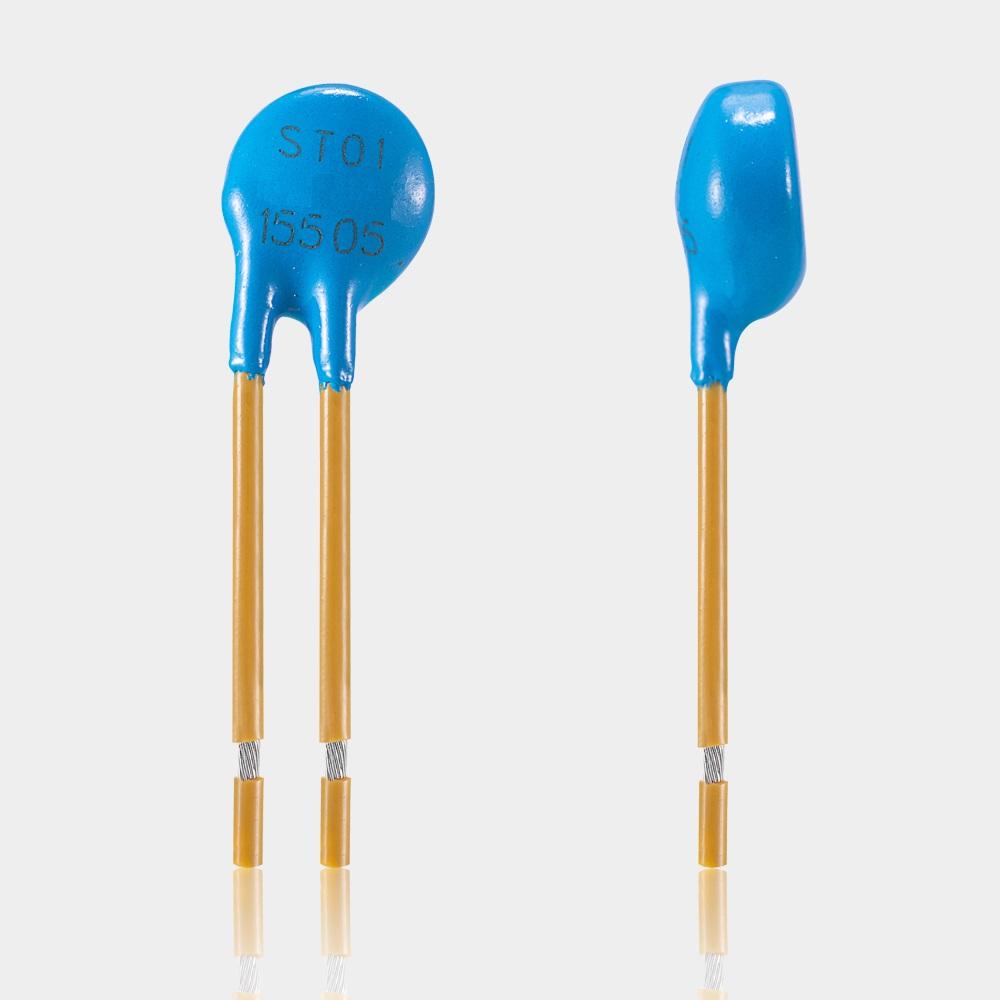

Der ST01 A U4 ist ein Schutzschalter der Serie ST01 mit einer Leistungsklasse von 1,6 A bis 7,5 A. Er ist standardmäßig geschlossen, setzt sich automatisch zurück und ist mit Anschlusskabeln sowie blauer Epoxidharz-Isolierung ausgestattet.
PRODUKTEINFÜHRUNG
Der ST01 A U4 besteht aus einer robusten Konstruktion mit einer Keramik-Abdeckplatte, einem feststehenden Silberkontakt, einem beweglichen Kontakt, einer kreuzförmigen Federscheibe und einem leitfähigen Gehäuse.
AUFBAU UND FUNKTION
Die Bimetallscheibe verformt sich bei Erreichen der Nennbetriebstemperatur durch Hitze und schnappt zurück, um den Stromkreis zu unterbrechen. Nach Abkühlung und Erreichen der definierten Rücksetztemperatur kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt erneut, und der Stromkreis wird wiederhergestellt.
