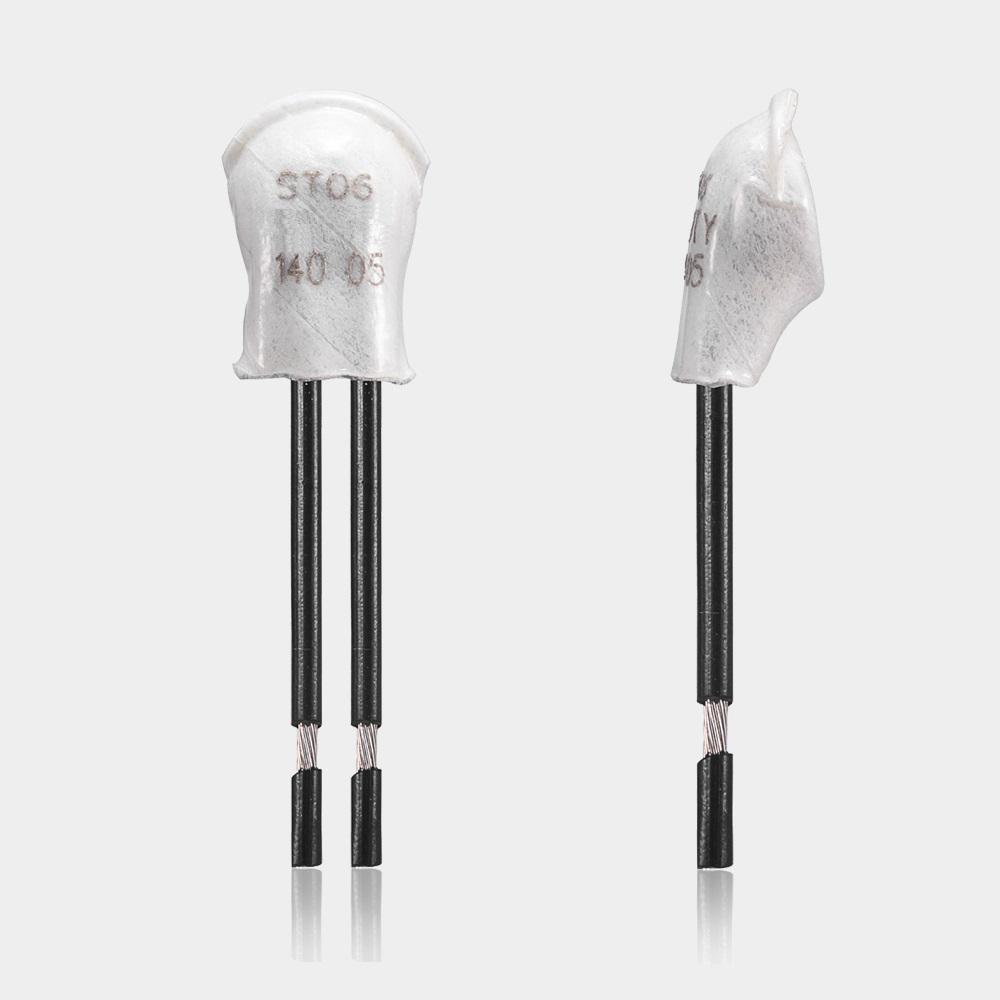

ST06 U1 Serie

60°C – 200°C
AC 250V 10A
Öffner
automatisch rückstellend
Metallgehäuse

Download PDF

Online-Shop

Produktbeschreibung: ST06 U1

Der ST06 U1 gehört zur Serie ST06 mit einer Leistungsklasse von 6,3 A bis 25 A. Er ist standardmäßig geschlossen und verfügt über automatisches Rücksetzen sowie Anschlusskabel mit Mylar-Nomex-Isolierung.

PRODUKTEINFÜHRUNG

Der ST06 U1 besteht aus einer robusten Konstruktion mit einer Keramik-Abdeckplatte für den feststehenden Silberkontakt. Der bewegliche Kontakt ist fest mit einer kreuzförmigen Federscheibe verschweißt, die mit einem leitfähigen Gehäuse verbunden ist.

AUFBAU UND FUNKTION

Im Normalbetrieb befindet sich der bewegliche Kontakt unter der Vorspannung der Federscheibe in engem Kontakt mit dem feststehenden Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und bewirkt ein plötzliches Öffnen des Kontakts. Dies unterbricht den Stromkreis und schützt das Gerät vor Überhitzung.

Nachdem der Stromkreis unterbrochen wurde, beginnt die Umgebungstemperatur zu sinken. Sobald die definierte Rücksetztemperatur erreicht ist, kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt wieder, und der Stromkreis wird erneut hergestellt.

FUNKTIONSMERKMALE

  • Nennstromklasse: 6,3 A bis 25 A
  • Standardmäßig geschlossen für sicheren Betrieb
  • Automatisches Rücksetzen für einfache Wiederherstellung des Betriebs
  • Anschlusskabel mit Mylar-Nomex-Isolierung für hohe Sicherheit
  • Robuste Konstruktion mit Keramik-Abdeckplatte schützt den feststehenden Silberkontakt
  • Geeignet für industrielle Anwendungen mit hohen Anforderungen an Zuverlässigkeit und Sicherheit

Das Datenblatt für den ST06 U1 steht zum Download bereit, um detaillierte technische Informationen zu erhalten.
