ST01 U9 Serie

60°C – 180°C
AC 250V 6.3A | DC 12V 10A
Öffner oder Schließer
automatisch rückstellend
Kunststoffgehäuse

Download PDF

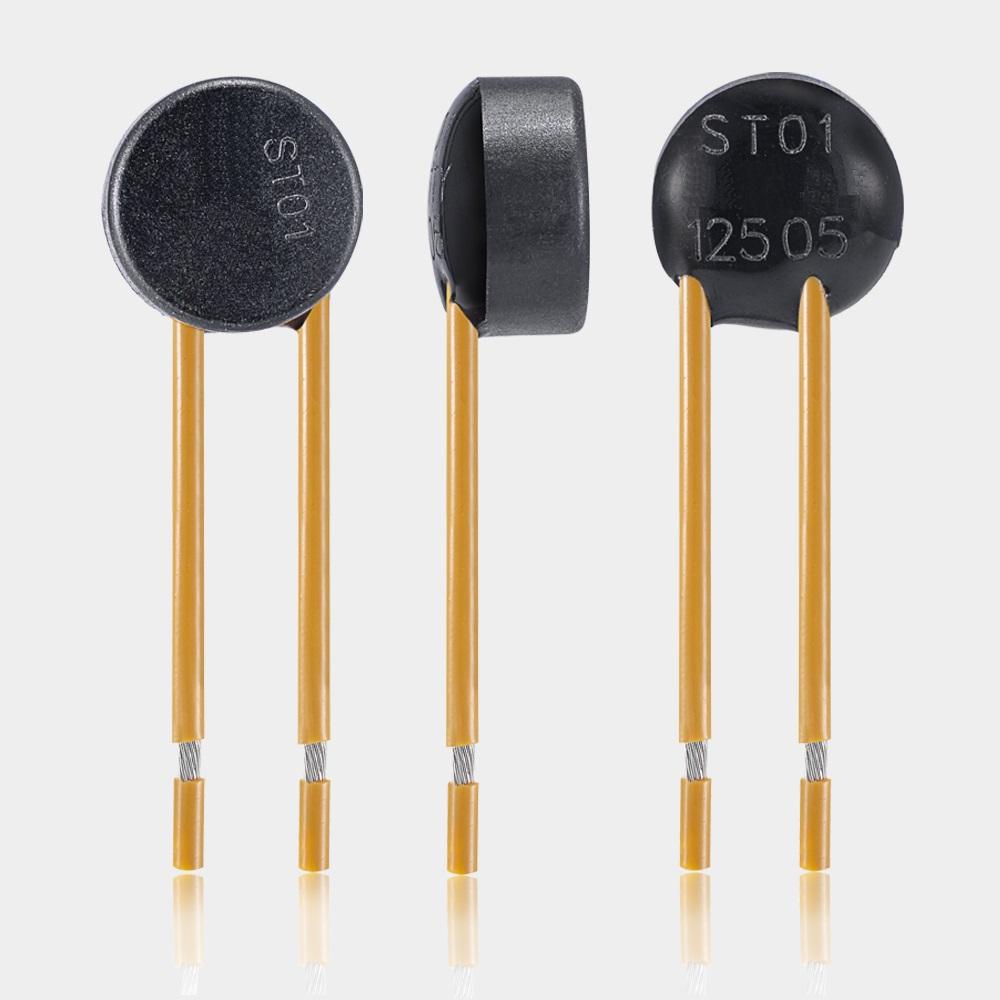

Produktbeschreibung ST01 A U9

Der ST01 A U9 gehört zur Serie ST01 mit einer Leistungsklasse von 1,6 A bis 7,5 A. Er ist standardmäßig geschlossen, verfügt über automatisches Rücksetzen und ist mit Anschlusskabeln sowie einer Kunststoffgehäuse-Isolierung ausgestattet.

PRODUKTEINFÜHRUNG

Der ST01 A U9 besteht aus einer robusten Konstruktion mit einer Keramik-Abdeckplatte, einem feststehenden Silberkontakt, einem beweglichen Kontakt, einer kreuzförmigen Federscheibe und einem leitfähigen Gehäuse.

AUFBAU UND FUNKTION

Die Bimetallscheibe verformt sich bei Erreichen der Nennbetriebstemperatur durch Hitze, wodurch der Stromkreis unterbrochen wird. Nach Abkühlung und Erreichen der definierten Rücksetztemperatur kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt erneut, und der Stromkreis wird wiederhergestellt.
