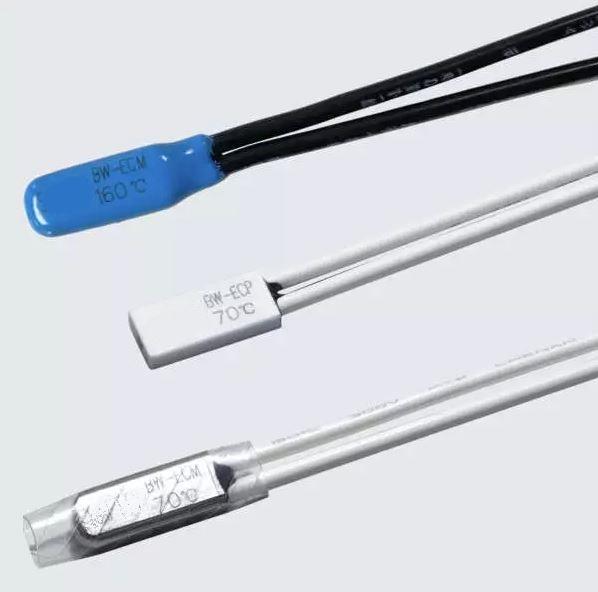

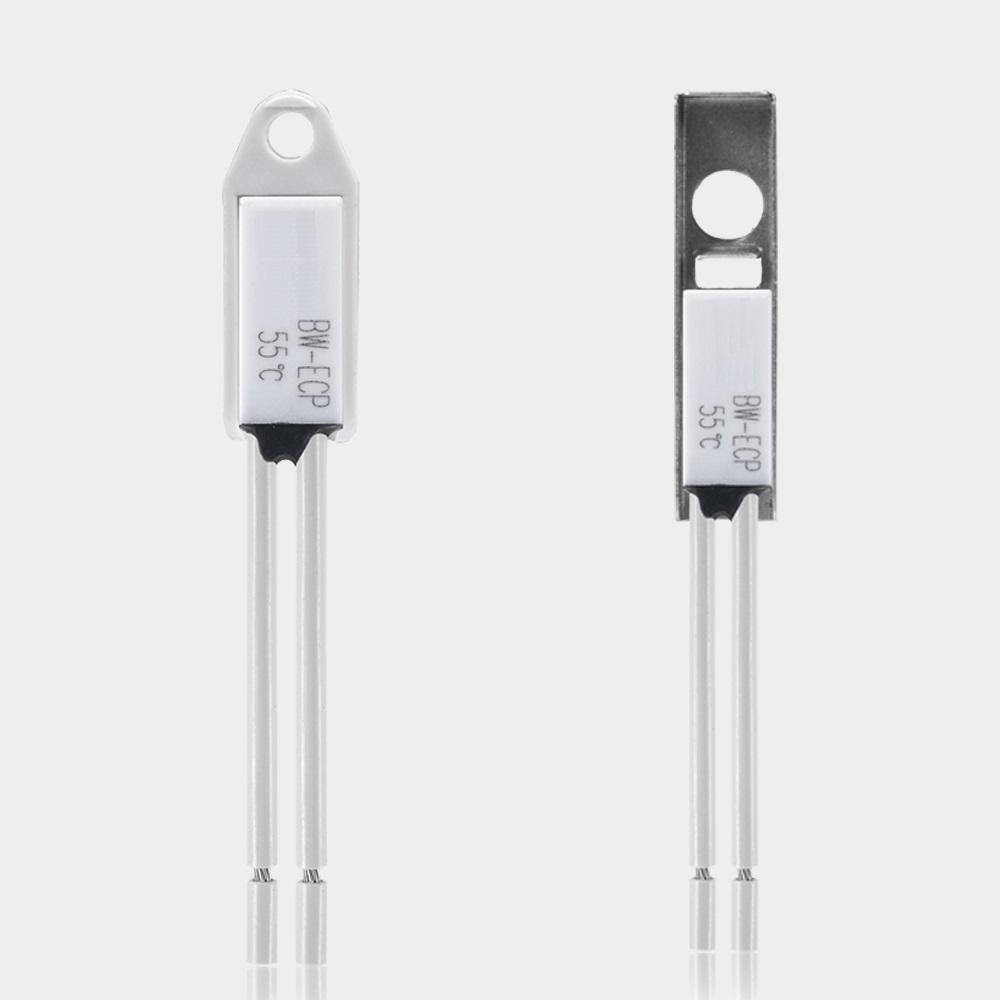

PRODUKTEINFÜHRUNG
Hauptbestandteile
1. Keramikabdeckplatte | 2. Stationärer Silberkontakt | 3. Federplatte | 4. Beweglicher Kontakt | 5. Leitfähiges Gehäuse | 6. Bimetallscheibe
Aufbau
Der bewegliche Kontakt ist an die Bimetallscheibe und dann an die Eisenhalterung geschweißt. Der stationäre Silberkontakt und die Basis sind zu einem Ganzen geformt. Nachdem der Strom durch die Temperaturkalibrierplatte und die Bimetallscheibe fließt, bildet er einen Stromkreis vom beweglichen Kontakt zum statischen Kontakt.
Funktion
Unter normalen Bedingungen steht der bewegliche Kontakt unter dem Vorpressdruck der Bimetallscheibe in engem Kontakt mit dem stationären Silberkontakt. Wenn die Nennbetriebstemperatur erreicht ist, verformt sich die Bimetallscheibe durch die Hitze und schnellt schnell um, wodurch der Stromkreis unterbrochen wird. Danach beginnt das Gerät abzukühlen. Wenn die definierte Rücksetzungstemperatur erreicht ist, schnappen die Bimetallscheibe und die Federplatte in ihre Ausgangsposition zurück, die Kontakte schließen wieder und das Gerät beginnt wieder zu arbeiten.
PRODUKTPARAMETER
Nennschalttemperatur (NST) in 5K:
- 35°C – 160°C
Toleranz (Standard):
- ±5K
Toleranz der Rückschalttemperatur (RST):
- Siehe Datenblatt
Dicke: 2.4 mm
Breite: 5.5 mm
Länge: 12 mm
Imprägnierbeständigkeit: geeignet
Druckfestigkeit des Schalters: 50N
Standardanschluss: 0.33 mm² / AWG22
Verfügbare Zulassungen: UL/VDE/CQC
Betriebsspannungsbereich AC/DC: Bis zu 500 V AC / 36 V DC
Nennspannung AC: 250 V
Nennstrom AC cos ϕ = 1.0 / Zyklen: 2A / 6.000
Nennspannung DC: 24.0 V
Max. Schaltstrom DC / Zyklen: 3 A / 6.000
Hochspannungsfestigkeit: 1.5 kV
Gesamtprellzeit: < 1 ms
Kontaktwiderstand: ≤ 50 mΩ
