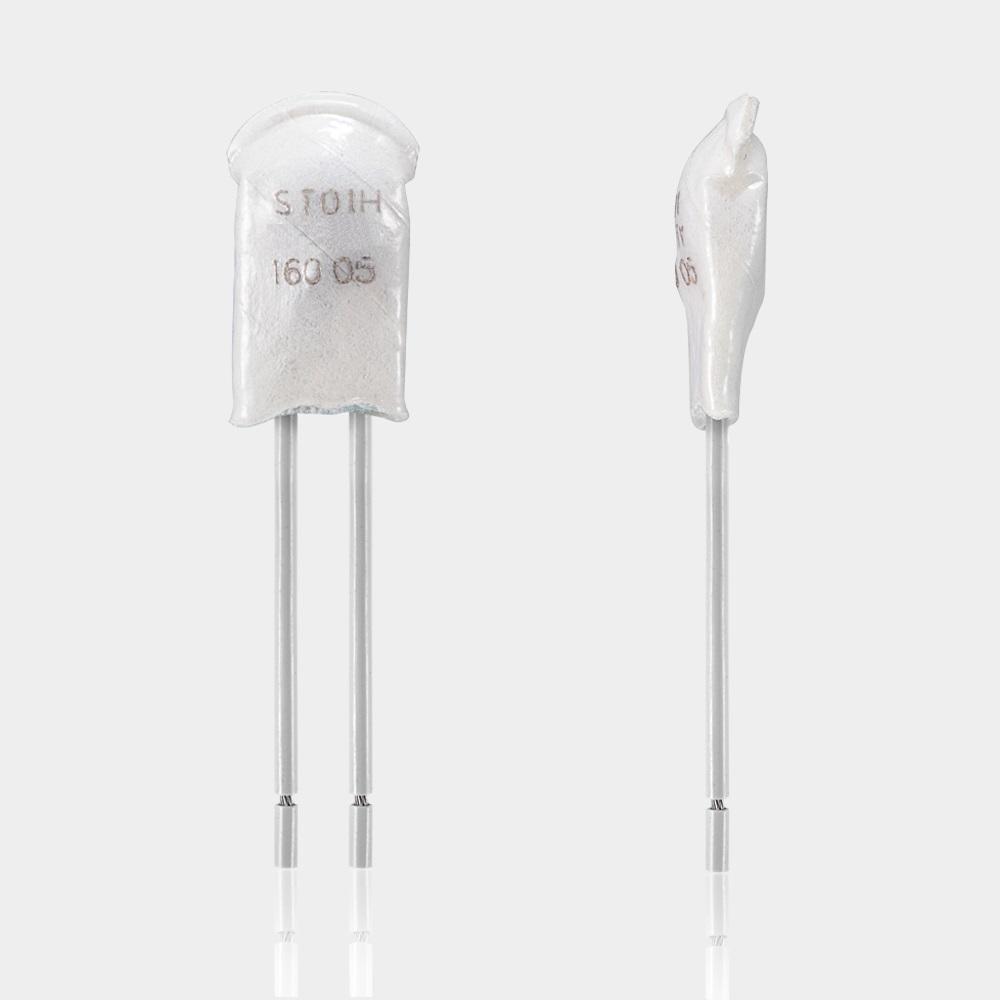

Produktbeschreibung ST01 H
Der ST01 H ist ein 3-Phasen-Temperaturschalter der Serie ST01 mit einer Leistungsklasse von 1,6A bis 10A. Er ist standardmäßig geschlossen und verfügt über Anschlusskabel sowie eine robuste Isolierung aus Mylar-Nomex für zuverlässigen Schutz. Besonders hervorzuheben ist sein integrierter PTC (Positive Temperature Coefficient), der eine Selbsthaltung ermöglicht.
PRODUKTEINFÜHRUNG
Der ST01 H zeichnet sich durch eine robuste Konstruktion aus, die eine Keramik-Abdeckplatte für den feststehenden Silberkontakt umfasst. Der bewegliche Kontakt ist fest mit einer kreuzförmigen Federscheibe verschweißt, die mit einem leitfähigen Gehäuse verbunden ist.
AUFBAU UND FUNKTION
Im Normalbetrieb befindet sich der bewegliche Kontakt unter der Vorspannung der Federscheibe in engem Kontakt mit dem feststehenden Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und bewirkt ein plötzliches Öffnen des Kontakts. Dies unterbricht den Stromkreis und schützt das Gerät vor Überhitzung.
Nachdem der Stromkreis unterbrochen wurde, beginnt die Umgebungstemperatur zu sinken. Sobald die definierte Rücksetztemperatur erreicht ist, kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt wieder, und der Stromkreis wird erneut hergestellt.
FUNKTIONSMERKMALE
- Nennstromklasse: 1,6A bis 10A
- Standardmäßig geschlossen für sicheren Betrieb
- Anschlusskabel für einfache Installation
- Robuste Isolierung aus Mylar-Nomex für hohe Zuverlässigkeit
- Integrierte Keramik-Abdeckplatte schützt den feststehenden Silberkontakt
- Integrierter PTC (Positive Temperature Coefficient) für Selbsthaltungsfunktion
- Geeignet für eine Vielzahl von Anwendungen in industriellen Umgebungen
Das Datenblatt für den ST01 H steht zum Download zur Verfügung, um detaillierte technische Informationen zu erhalten.
