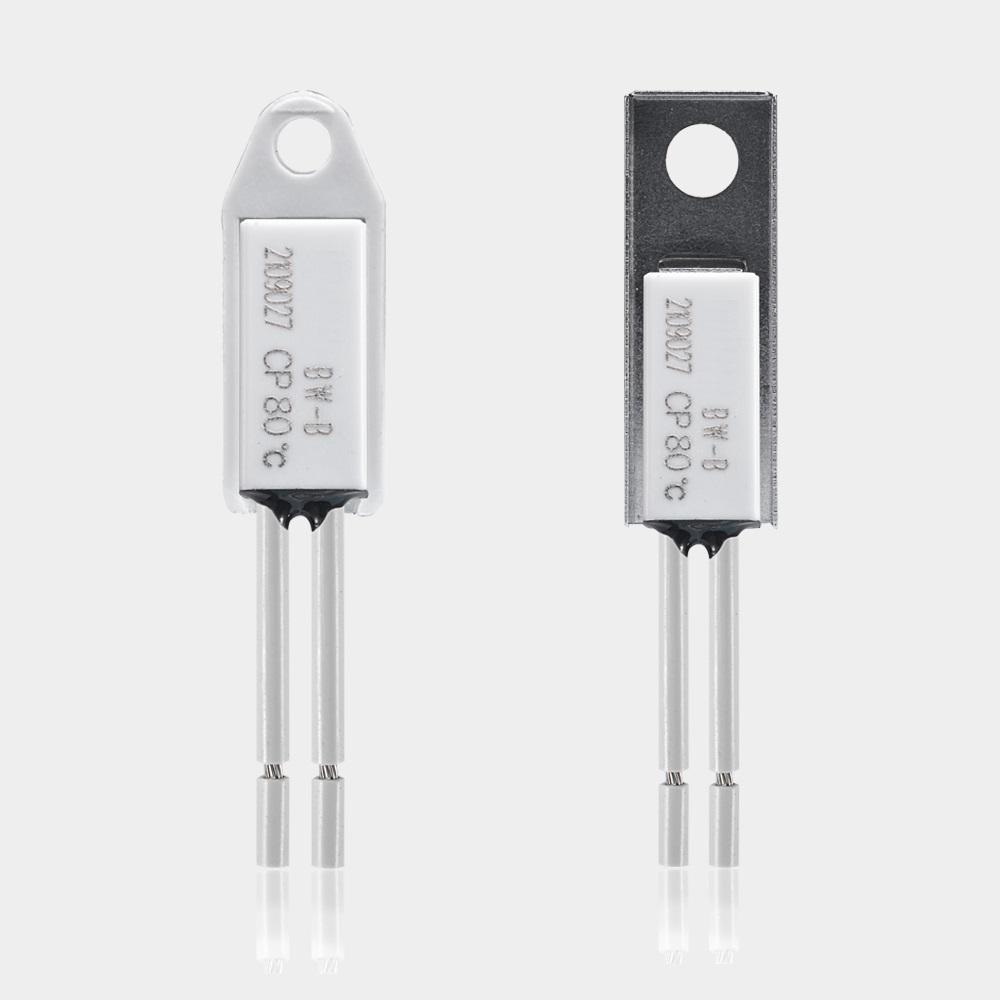

Produktbeschreibung BW-BCP
Der BW-BCP ist ein 6A-Schutzschalter der Typenreihe BW-B, der mit einer normalerweise geschlossenen Schaltstellung, automatischem Rücksetzen und Kunststoffgehäuse-Isolierung ausgestattet ist.
PRODUKTEINFÜHRUNG
Hauptkomponenten des BW-BCP:
Das Produkt besteht aus einem Gehäuse, einer Eisenhalterung, einer Bimetallscheibe, einem beweglichen Kontakt, einer Basis und einem festen Silberkontakt.
Aufbau des BW-BCP:
Der bewegliche Kontakt ist an die Bimetallscheibe geschweißt und dann an die Eisenhalterung angebracht. Der feste Silberkontakt und die Basis sind zu einer Einheit geformt, wobei die Basis anschließend mit der Eisenhalterung vernietet wird. Der Strom fließt zunächst durch den beweglichen Kontakt auf der Bimetallscheibe von der Eisenhalterung und dann durch den festen Silberkontakt, um einen Stromkreis zu bilden.
Funktion des BW-BCP:
Unter normalen Bedingungen steht der bewegliche Kontakt des BW-BCP unter dem Vordruck der Bimetallscheibe in engem Kontakt mit dem festen Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und schnappt schnell zurück, wodurch der Stromkreis unterbrochen wird. Nach dem Abkühlen und Erreichen der definierten Rücksetztemperatur schnappen die Bimetallscheibe und die Federplatte in ihre Ausgangsposition zurück, die Kontakte schließen sich wieder und das BW-BCP nimmt seine Funktion auf.
