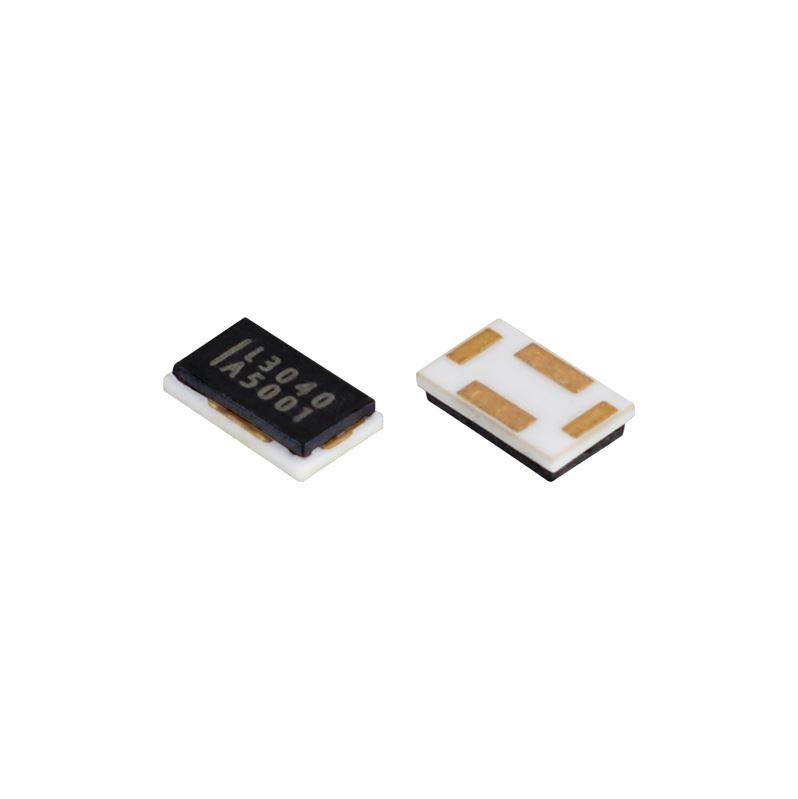

Die SHL Serie Heat CutOff (HCO) ist eine dreipolige Sicherung, die auf Überstrom- oder Überladungssituationen reagiert. Sie besteht aus mehreren Komponenten, darunter Dichtungsepoxidharz, FH (Heizwiderstand), schmelzbare Legierung, Flussmittelharz und Gehäuse.
Der Heat CutOff (HCO) wird hauptsächlich als sekundärer Schutz in Lade- und Entladevorgängen von Lithiumbatterien eingesetzt. Er fungiert als zusätzliches Schutzelement in Kombination mit der primären Schutzschaltung. Während des Lade- und Entladevorgangs von Lithiumbatterien wird der Heat CutOff (HCO) bei Überstrom oder Überladung aktiviert, wodurch das Risiko von Feuer oder Explosion deutlich reduziert wird. Wenn der Strom im Stromkreis einen bestimmten Schwellenwert überschreitet, erhitzt sich die schmelzbare Legierung im Heat CutOff (HCO) und schmilzt, was zu einer passiven Trennung der Schutzschaltung führt. Tritt hingegen bei einer Überladung ein Defekt in der primären Schutz-IC oder im Hauptstromkreis-FET auf, aktiviert die sekundäre Schutz-IC den mit dem Heat CutOff (HCO) verbundenen FET. Dadurch wird der Heizwiderstand (FH) im Heat CutOff (HCO) aktiviert, der Wärme erzeugt und gezielt die schmelzbare Legierung schmilzt. Dies trennt den Lade- und Entladestromkreis aktiv und unterbricht gleichzeitig den Heizkreis. Dieser doppelte Schutzmechanismus schützt zuverlässig vor Überstrom- und Überladesituationen.
Die Alpha Therm Heat CutOff (HCO) SHL-Serie bietet mehrere zentrale Merkmale: Sie verfügt über einen Nennstrom von (12 / 15 / 30 / 40) A, eine Nennspannung von 80 VDC und einen Betriebsspannungsbereich von 4,0 bis 62,0 VDC. Sie ist RoHS- und REACH-konform.
Anwendungen:
- Elektrowerkzeuge
- Speicherbatterien
- Tragbare Stromversorgung
- Elektrische Motorräder
- E-Bikes
- Haushaltsenergiespeicher
Merkmale:
- Oberflächenmontage
- Geringer Widerstand, niedriger Energieverbrauch
- Kontrollierte Schmelzzeit ≤ 60 s
- Nicht rücksetzbar
- Überstromschutz
- Überladungsschutz
- RoHS- und REACH-konform
