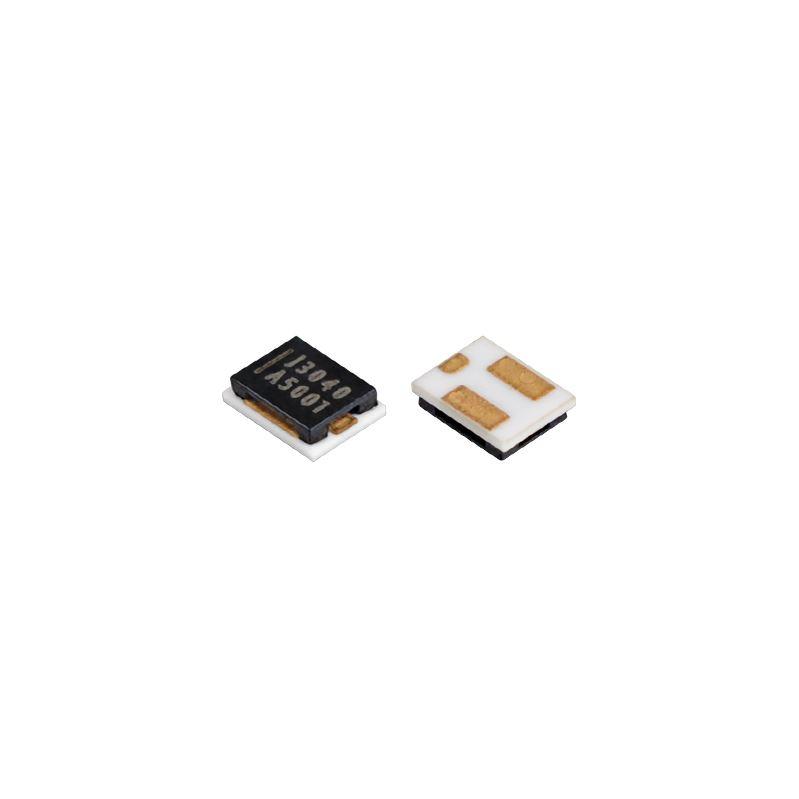

Die Alpha Therm SHJ Serie Heat CutOff (HCO) ist eine dreipolige Sicherung, die speziell entwickelt wurde, um auf Überstrom- oder Überladesituationen zu reagieren. Sie besteht aus mehreren Komponenten, darunter Dichtungsepoxidharz, FH (Heizwiderstand), schmelzbare Legierung, Flussmittelharz und Gehäuse.
Der Heat CutOff (HCO) wird vorrangig als sekundäres Schutzelement in Lade- und Entladekreisen von Lithiumbatterien eingesetzt. Er ergänzt die primäre Schutzschaltung als zusätzliche Sicherheitsebene. Während des Lade- und Entladevorgangs von Lithiumbatterien wird der Heat CutOff (HCO) bei Überstrom oder Überladung ausgelöst, wodurch das Risiko von Feuer oder Explosion erheblich verringert wird. Überschreitet der Strom im Stromkreis einen definierten Schwellenwert, erhitzt sich die schmelzbare Legierung im Inneren des Heat CutOff (HCO) und schmilzt, wodurch die Schutzschaltung passiv unterbrochen wird. Bei einem Defekt des primären Schutz-ICs oder des Hauptstromkreis-FETs während einer Überladung aktiviert die sekundäre Schutz-IC den mit dem Heat CutOff (HCO) verbundenen FET. Dieser schaltet den Heizwiderstand (FH) im Inneren des HCO ein, der gezielt Wärme erzeugt und so die schmelzbare Legierung aktiv schmilzt. Dadurch wird sowohl der Lade- und Entladekreis als auch der Heizkreis zuverlässig getrennt. Dieses doppelte Schutzprinzip sorgt für Sicherheit bei Überstrom- und Überladesituationen.
Die Alpha Therm Heat CutOff (HCO) SHJ-Serie bietet mehrere zentrale Eigenschaften: Sie verfügt über einen Nennstrom von (12 / 15 / 22 / 30) A, eine Nennspannung von (48 / 80) VDC und einen Betriebsspannungsbereich von 3,0 bis 47,0 VDC. Sie erfüllt die Anforderungen der RoHS- und REACH-Richtlinien.
Anwendungen:
- Elektrowerkzeuge
- Speicherbatterien
- Tragbare Stromversorgung
- Elektrische Motorräder
- E-Bikes
- Haushaltsenergiespeicher
Merkmale:
- Oberflächenmontage
- Geringer Widerstand, niedriger Energieverbrauch
- Kontrollierte Schmelzzeit ≤ 60 s
- Nicht rücksetzbar
- Überstromschutz
- Überladungsschutz
- RoHS- und REACH-konform
