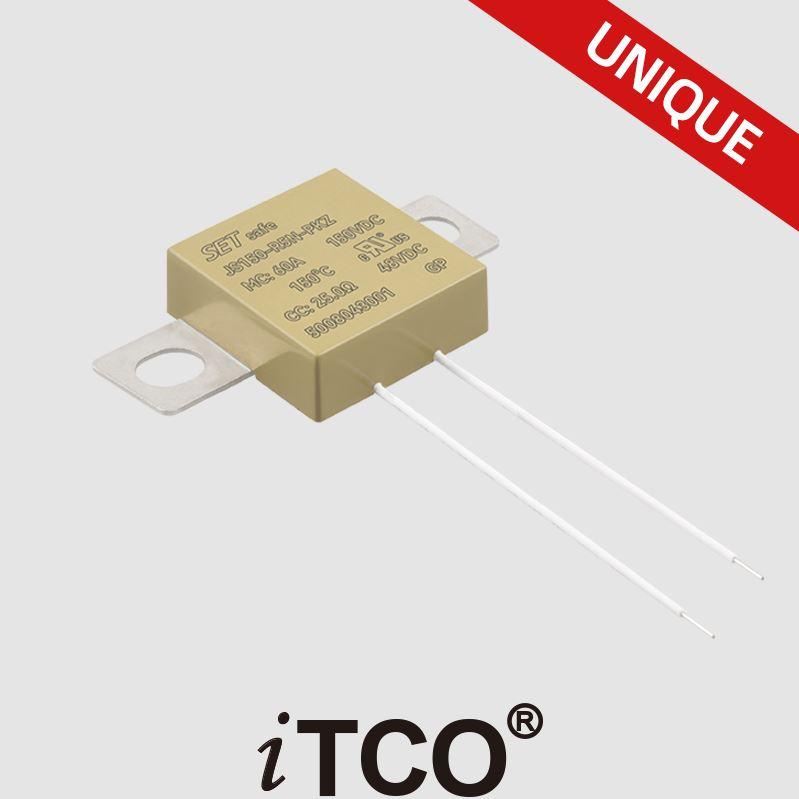

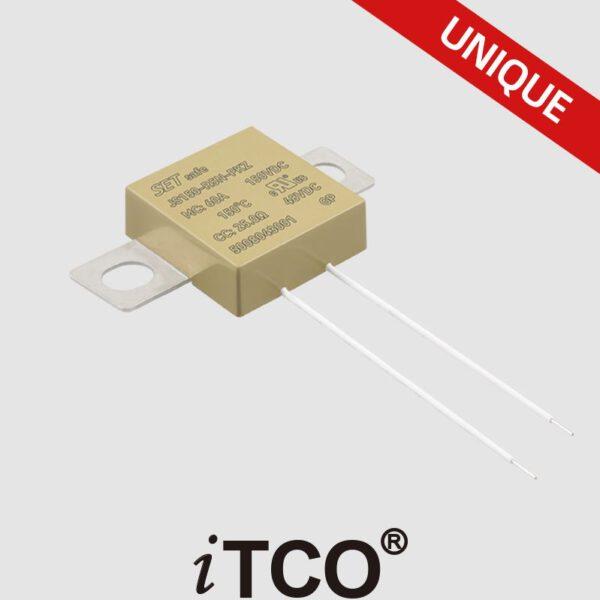

JSxxx-R Thermal CutOff – Flexibler Schutz für Hochvolt-DC-Systeme
Die JSxxx-R Serie bietet eine leistungsstarke Lösung für die Absicherung von Hochvolt-Gleichstromsystemen mit Nennströmen von 60 A bis 100 A. Diese Serie schützt zuverlässig vor thermischen Schäden, Überstrom und Kurzschluss in Anwendungen, bei denen die Sicherheit und Stabilität von Hochvolt-Stromkreisen entscheidend sind.
Dank des integrierten Heizwiderstands und der Verwendung einer niedrigschmelzenden Legierung bietet die JSxxx-R Serie eine präzise und zuverlässige Auslösung bei einer definierten Temperatur von 150 °C.
Technische Daten der JSxxx-R Serie
-
MC Nennstrom (Ir): 60 A oder 100 A
-
MC Nennspannung (Ur): 150 VDC (für 60 A) / 100 VDC (für 100 A)
-
CC Steuerkreisspannung (Ur): 12 / 24 / 36 / 48 / 72 VDC
-
Auslösetemperatur (Tf): 150 °C
Aufbau und Funktionsweise
Die JSxxx-R Serie basiert auf einem Temperaturelement, zwei Elektroden, Flussmittelharz, einem Vorschubheizer und einer niedrigschmelzenden Legierung. Diese Komponenten sind in einem robusten Kunststoff- oder Keramikgehäuse versiegelt, um eine lange Lebensdauer und eine zuverlässige Funktion zu gewährleisten.
Der integrierte Heizwiderstand sorgt dafür, dass bei einer Temperaturüberschreitung von 150 °C das Element auslöst und den Stromkreis sicher trennt. Dies schützt vor thermischen Schäden und stellt sicher, dass das System bei Überlast oder Fehlern ordnungsgemäß abgeschaltet wird.
Anwendungsbereiche der JSxxx-R Serie
-
Batteriesteuergeräte – Schutz bei Ausfall oder Fehler
-
Hochleistungs-Halbleiterrelais – Verhindert Fehlfunktionen und Brandgefahr
-
PTC-Heizungen – Schnelle Abschaltung bei Überhitzung
-
DC-Lade- und Entladesysteme – Schutz vor Überstrom und Überhitzung
-
Energiespeicherlösungen – Sicherstellung der Funktionsfähigkeit bei kritischen Temperaturen
Zertifizierungen & Umweltstandards
Die JSxxx-R Serie erfüllt internationale Sicherheits- und Umweltstandards und ist für den globalen Einsatz zertifiziert:
✅ UL-, cUL- und TÜV-Zertifizierung
✅ RoHS- und REACH-konform
Dies stellt sicher, dass die Serie in verschiedenen Industrie- und Energiesystemen eingesetzt werden kann, ohne Kompromisse bei Sicherheit und Umweltfreundlichkeit einzugehen.
Fehlerstrom-Trennung bei Überschreitung der Temperatur
-
Trennung des Stromkreises bei 150 °C zur Vermeidung thermischer Schäden
-
Schutz vor Kurzschluss, Überstrom und Überhitzung
-
Sicherstellung der Betriebssicherheit in Hochvolt-Systemen
